Benodigdheden:

Motu 828 es                                                                                                                                             1 stuk

Motu 24 AI (Analog Inputs)                                                                                                            1 stuk

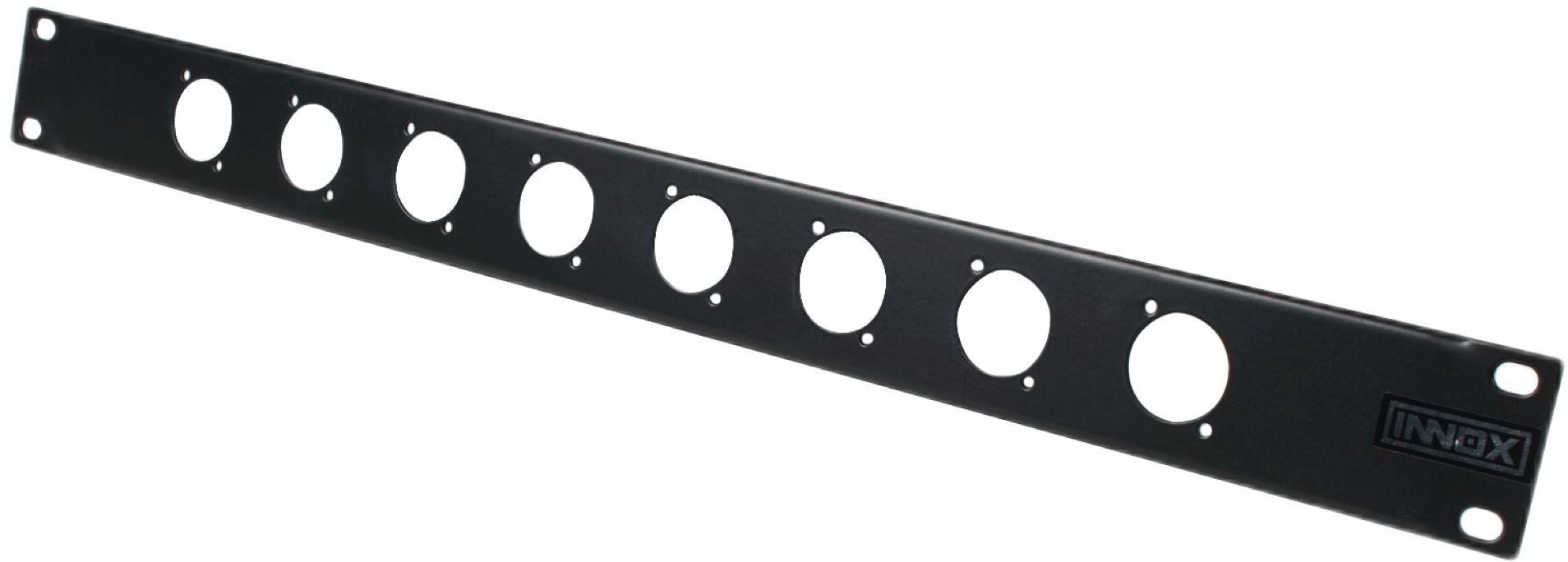

Innox RP 1U8X 19 inch paneel voor 8x D-size chassis                                                   3 stuks

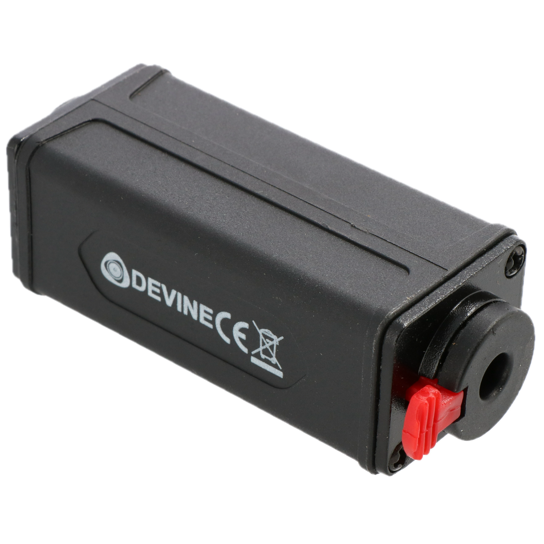

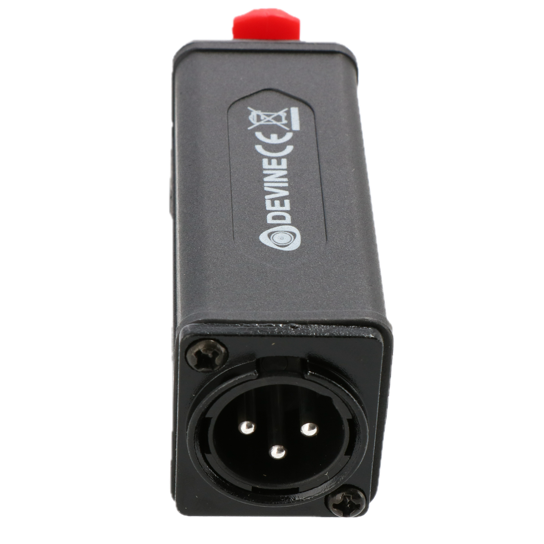

 Devine ADABLOC1 koppelblok 6.35mm TRS jack female - XLR male 3p.     24 stuks

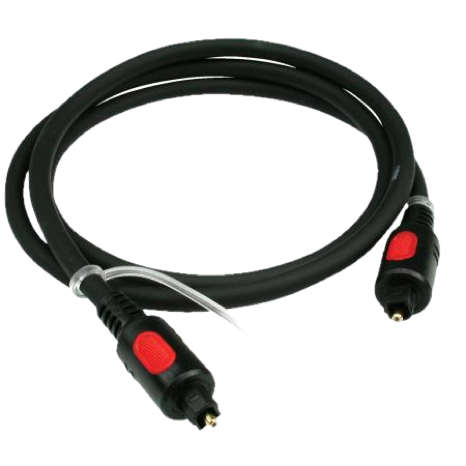

Klotz FOHTT01 Toslink kabel (1 meter)                                                                                 6 stuks

Philips schroevendraaier

Motu Discovery app

WORKSHOP

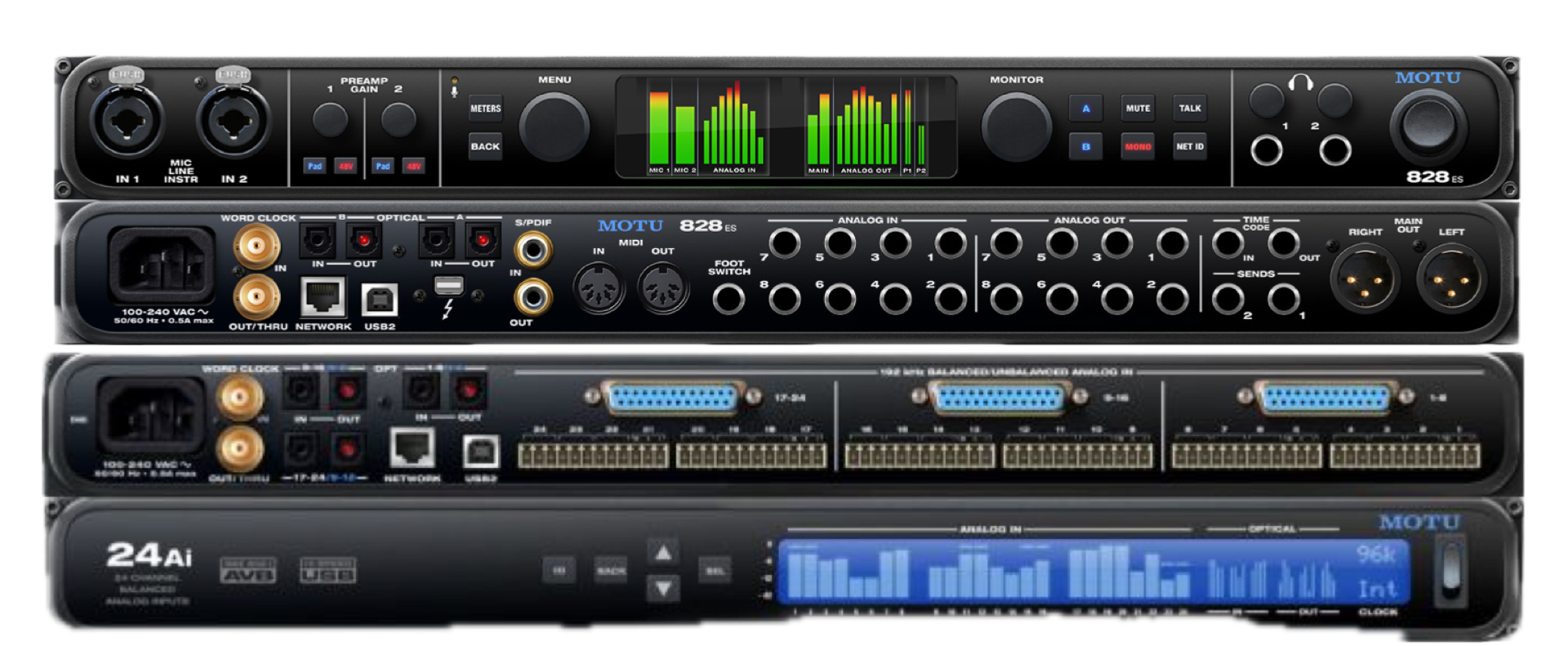

De Motu 24 Ai (analoge ingangen ) beschikt NIET over 6,3 mm jacks zoals de Motu 828 es, maar over de DB-25 aansluitingen. Ik had geluk dat er bij de Mackie SDR 24/96 zulke kabels meegegeven waren. Daar tussen de Mackie en de Motu interfaces werkende (niet zo evident als je Behringer gewend was) ADAT verbindingen mogelijk zijn, kon ik de analoge DB-25 naar XLR kabels mits adapter blokjes van XLR naar TRS jacks van 6,3mm.

Dit geeft als bijkomend voordeel dat zowel gebalanceerde als on-gebalanceerde synthesizer uitgangen kunnen gebruikt worden.

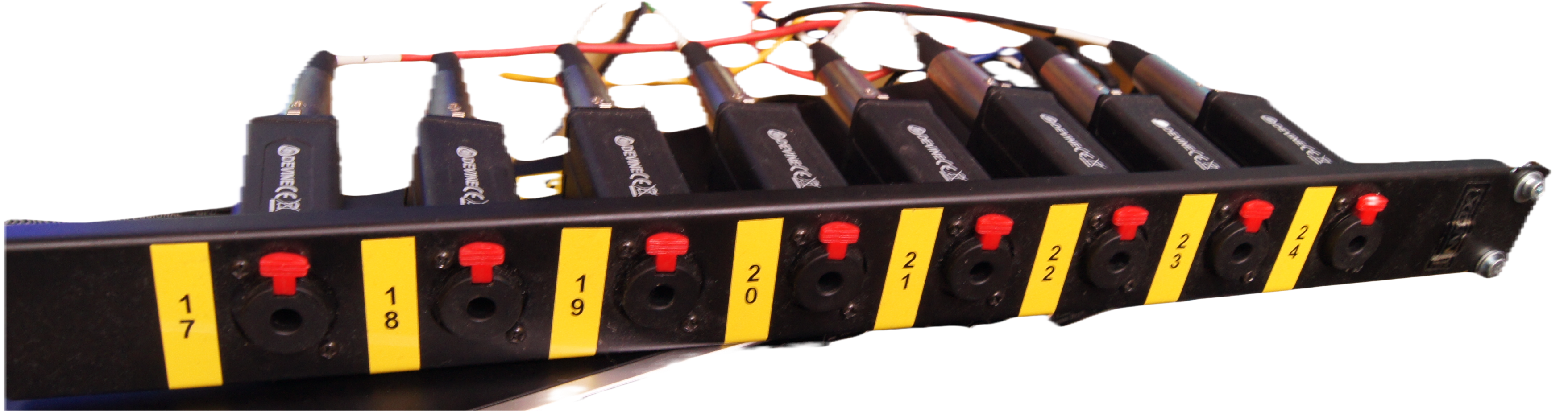

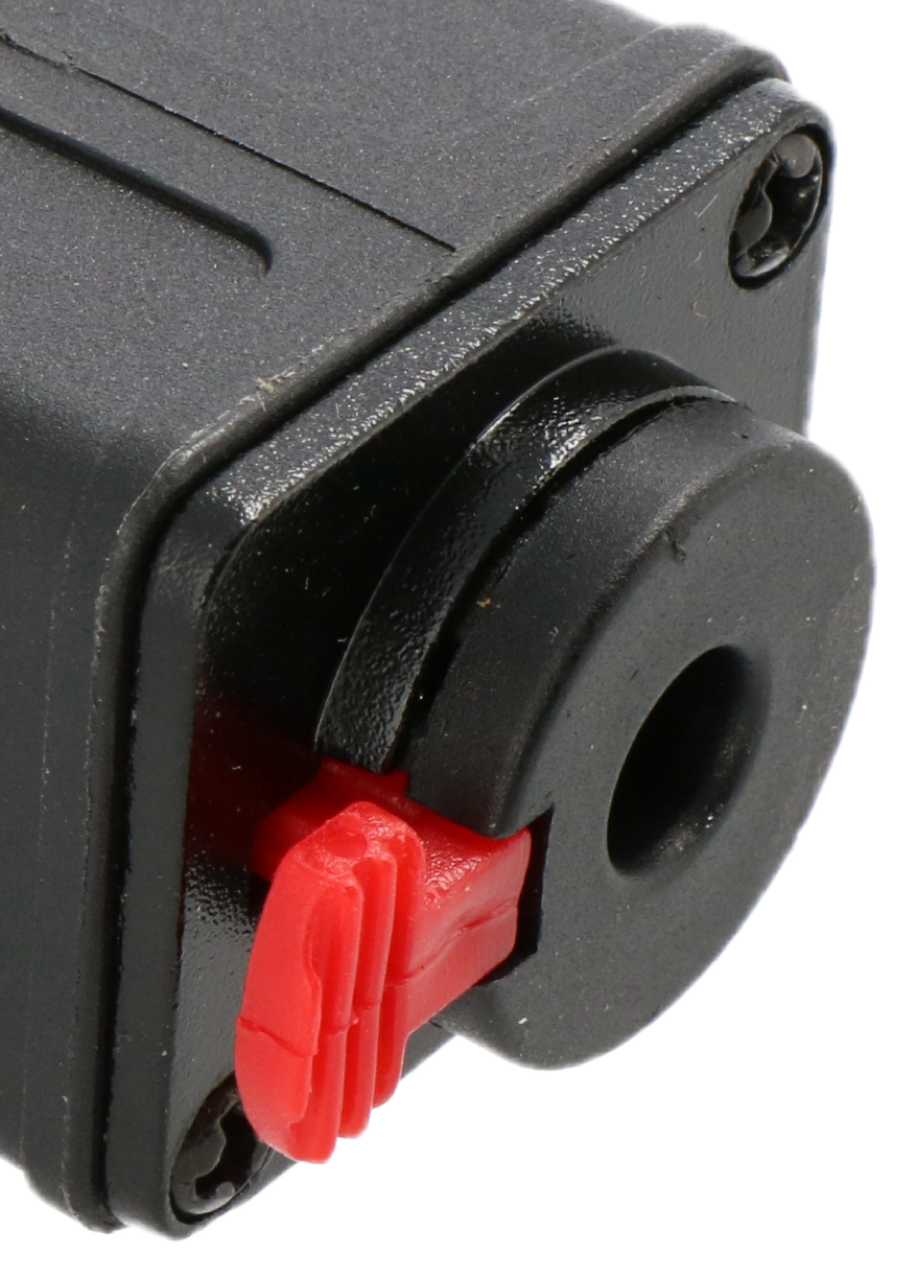

Hier komt echter wel wat werk bij kijken. Van elke adapter heb ik de jack kant losgeschroefd en aan de achterzijde van een innox paneel door een D-size opening gestoken en terug vastgeschroefd. De vijsjes zijn meer dan lang genoeg en houden de adapters stevig op hun plaats. Een volledig gemonteerde  unit ziet er zo uit.

WORKSHOP

Op de foto zie je achteraan de XLR’s ingeplugd.

Toegegeven, zonder deze methode zou alles veel slordiger erbij liggen en zelfs met, MAAR 24 kanalen, een hele klus worden als er na verloop van tijd ergens een slecht contact of slechte kabel moet worden opgespoord.

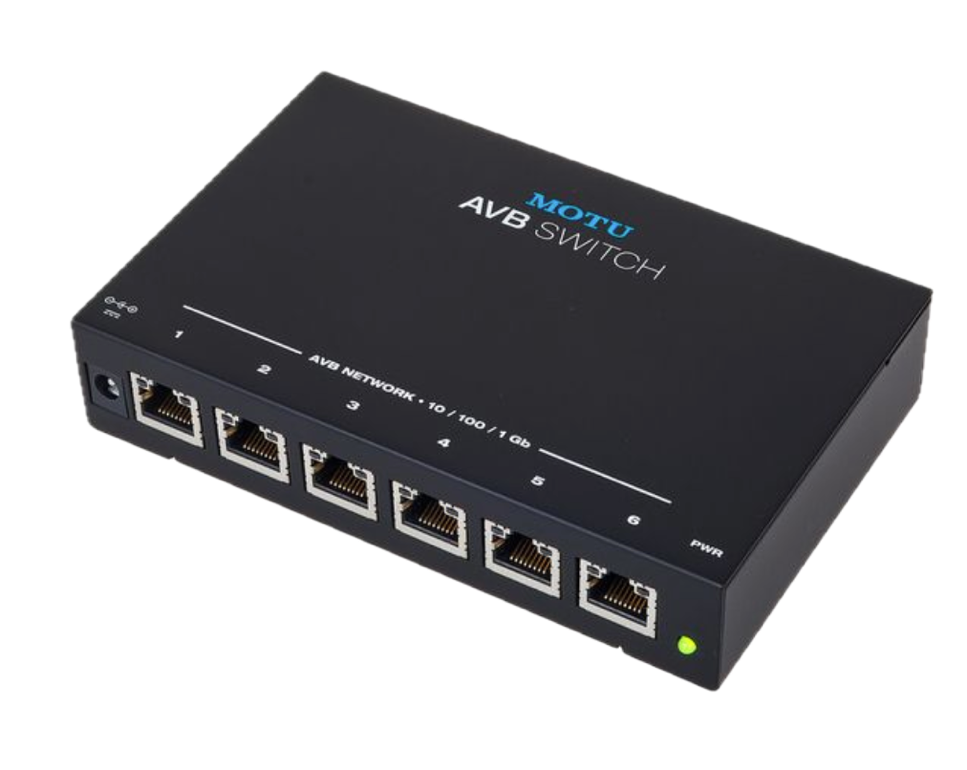

Zoals eerder  vermeld worden de 2 Motu interfaces via een netwerk kabel  met elkaar verbonden ZONDER netwerk router of switch. Zolang het bij 2 interfaces blijft, heb je meer interfaces nodig moet je een AVB (Audio Video Broadcast) switch hebben. De Motu AVB switch is er zo eentje, MAAR (en hier komt de aap uit de mouw). 1Gb,  Mijn Mac mini M2 PRO ondersteunt tot 10 Gbe.

In mijn setup is ook een Nas (Network accessible Storage) of netwerk toegankelijke opslag aangesloten. Deze ondersteund 2,5 Gb. Dit is dus 2,5 maal zo snel als 1 Gigabit. Om alles (dus ook de Mac) op AVB te zetten via een BETAALBARE AVB switch verlies ik dus teveel snelheid richting de Nas.

Dit als toelichting waarom ik niet voor een ganse AVB oplossing gekozen heb.

Het volgende en qua audio instellingen het belangrijkste .

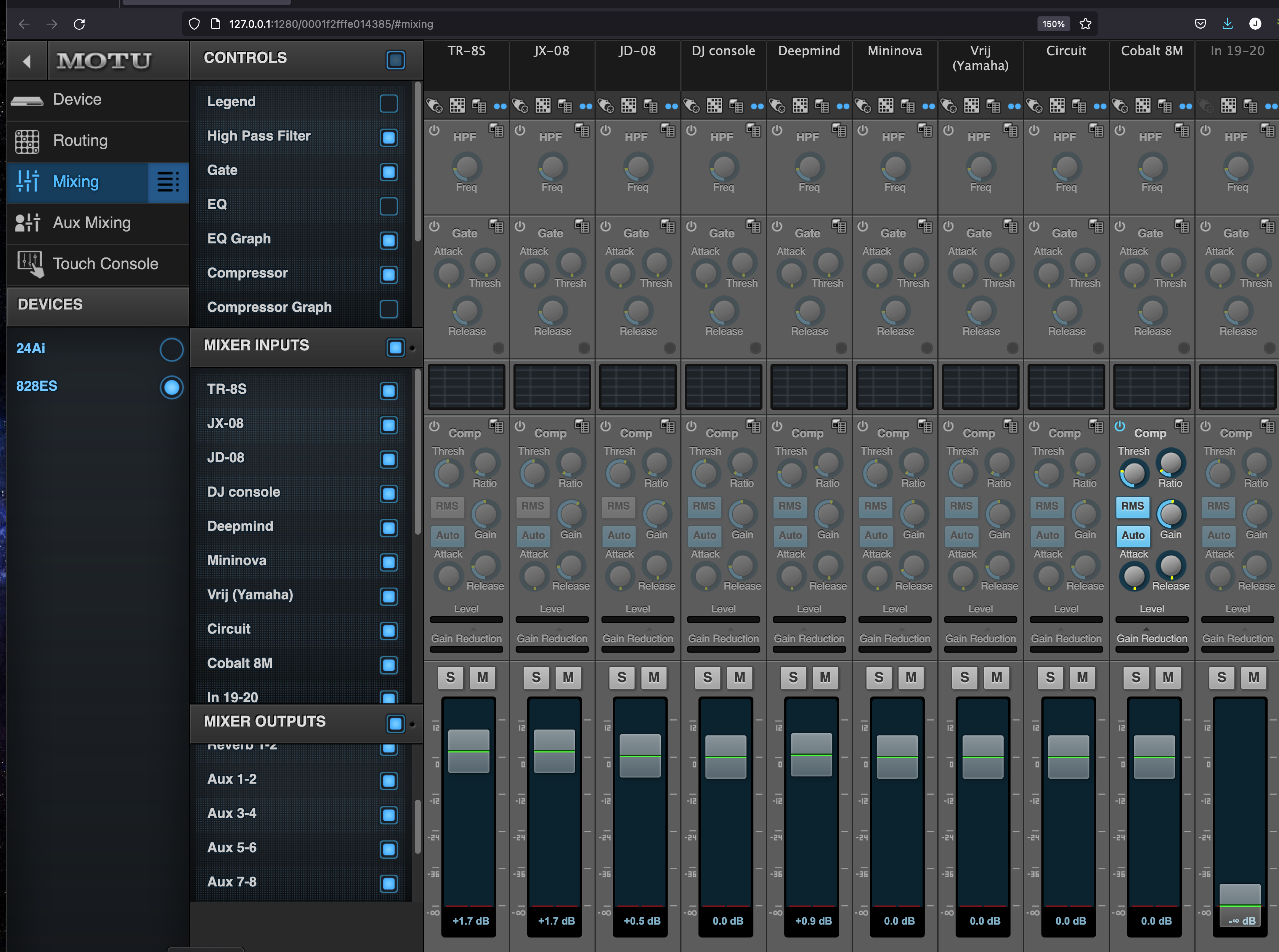

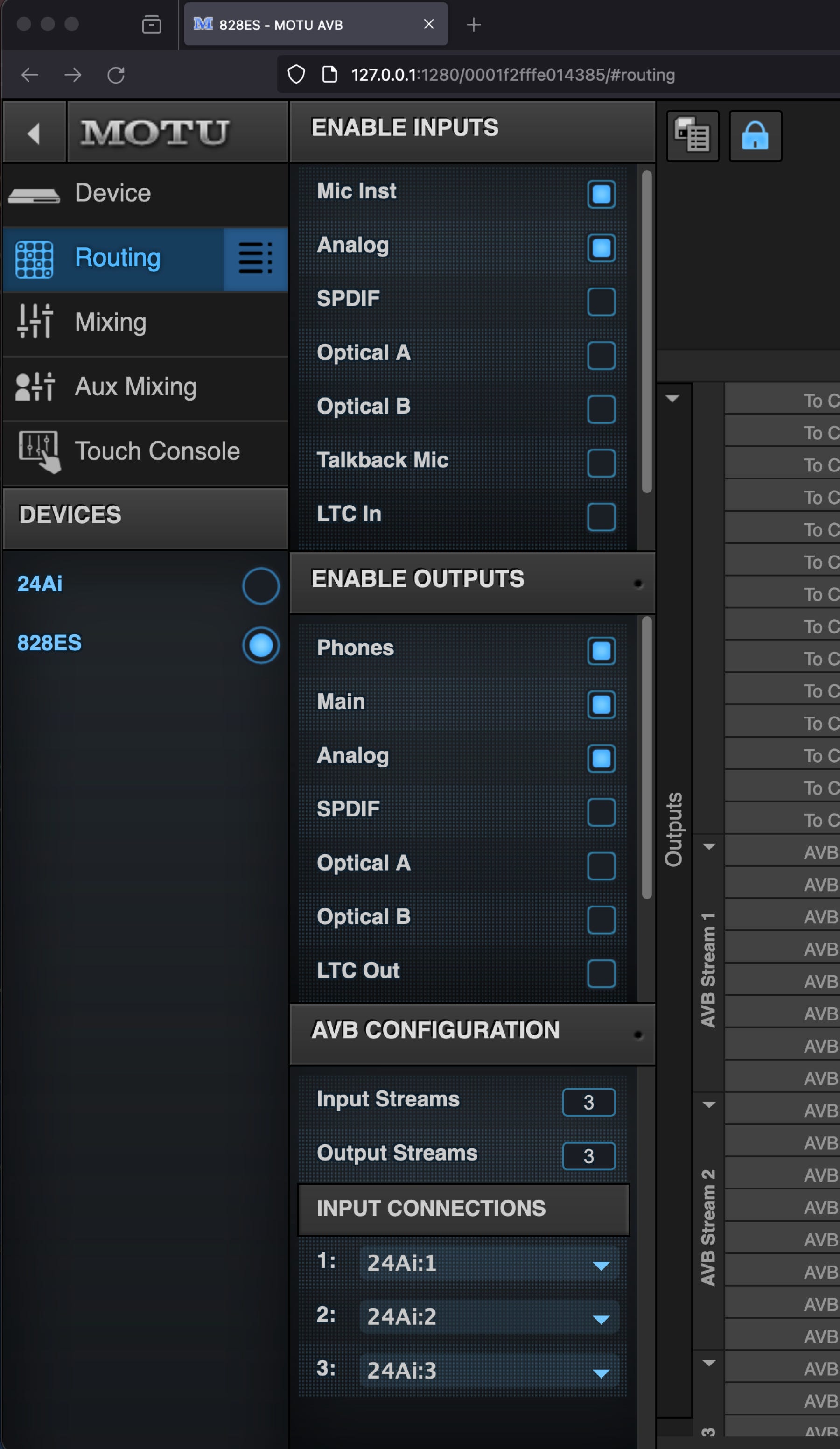

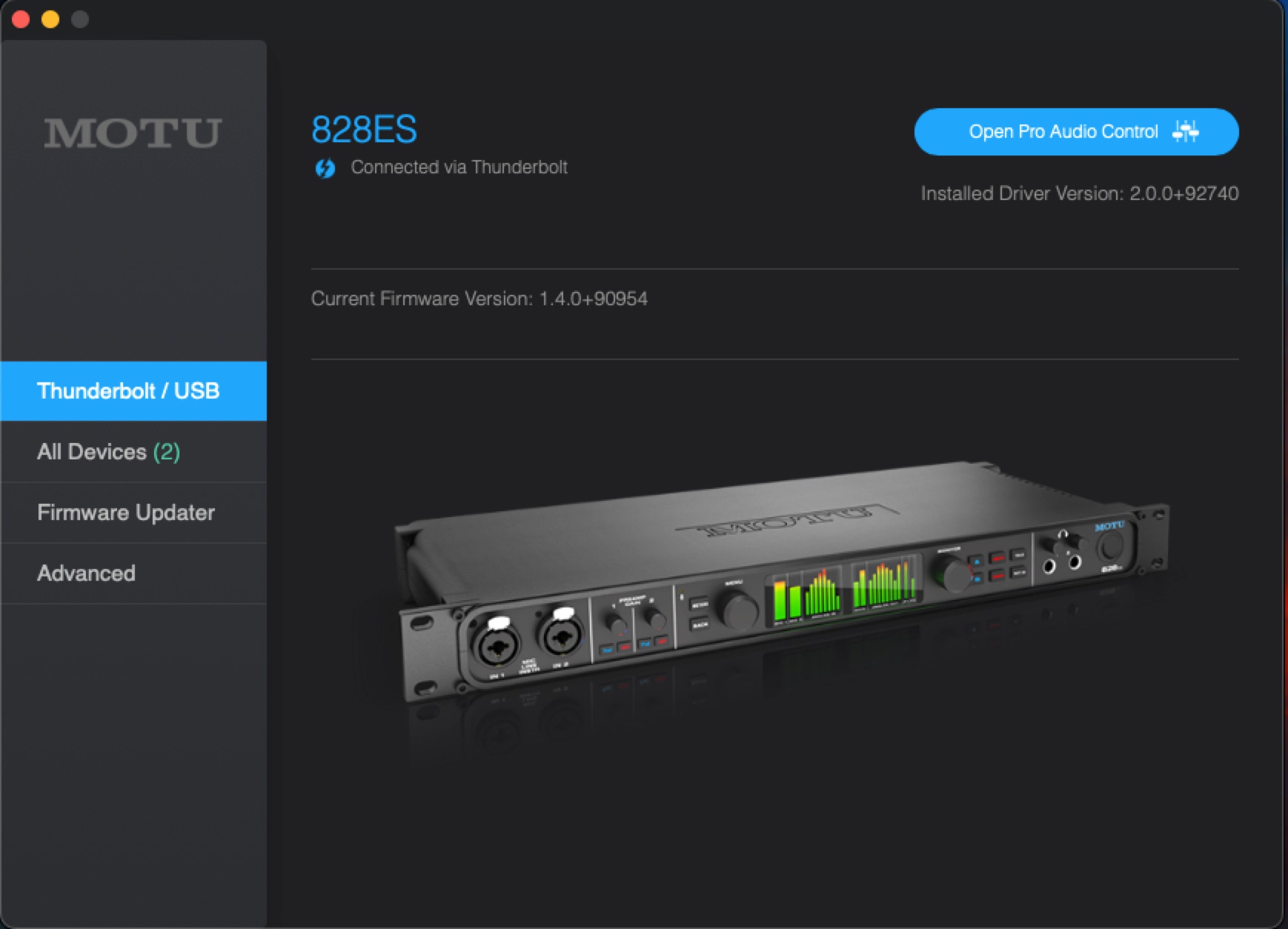

Het instellen en gebruiken van de Motu Discovery app.

De interfaces van Motu hebben een ingebouwde web-interface.

Hier kunnen nog veel merken iets van leren. Geen ingewikkelde stuurprogramma’s, geen ruimte-verslindende programma’s zoals bij ander software ontwikkelaars (knipoog naar het OS waar ik meermaals zin had om m’n pc door het “raam” te gooien (lees tussen de lijntjes), maar gewoon een simpele app die naar het toestel zoekt via ofwel USB, Thunderbolt of AVB. Klaar.
