Introductie
Om vertrouwd te raken met midi volgen hier een paar punten die u moet begrijpen voordat we verder gaan.
1) Midi is GEEN audio:
Dit is essentieel om te begrijpen. Midi verzendt GEEN audio, noch analoog, noch digitaal. Het verzendt data en midi-berichten, programmawijzigingen, tempo snelheid, modulatie enzovoort.
Midi is een protocol voor het in één richting verzenden en ontvangen van muziekinformatie via een bekabelde verbinding. Eén kabel om te verzenden, één kabel om te ontvangen, zo eenvoudig is het. Dit is ook de belangrijkste reden dat midi en audio op hardware synthesizers aparte aansluitingen hebben. Audio is meestal TR (mono ongebalanceerd), TRS (mono gebalanceerd) of XLR (mono gebalanceerd). In stereo heb je er uiteraard twee, en meestal gecombineerd met een ongebalanceerde hoofdtelefoonaansluiting
Midi daarentegen zijn de DIN 5-connectoren met het bijbehorende label als “midi in”, “midi out #”, “midi through”. Op deze voorwaarden kom ik later terug.
2) Midi gaat in één richting en volgt een pad dat begint bij een midicontroller, in mijn geval de Novation SL 49 MK III, en eindigt bij een specifiek OF meerdere digitale instrumenten, afhankelijk van de opstelling van het signaal.
Met andere woorden, als u één controller en één midi-synthesizer heeft, kunt u het instrument bespelen met één midi-kabel die (midi OUT) van de controller naar het instrument (midi IN) zendt en het geluid afspeelt via audio links/mono en rechter AUDIO-UITGANGENnaar een versterker INGANG.
3) Eén midi-aansluiting (midi OUT-poort) kan maximaal 16 midi-kanalen verwerken, wat betekent dat u maximaal 16 midi-instrumenten in één keten kunt bedienen
4) Midi-terminologie (van de midi-poorten)
Midi in: verwerkt inkomende midi-instructies die afkomstig zijn van een midi OUT van een ander midi-apparaat.
Midi out: Geeft de midi-instructies aan de midi IN-poort van een ander apparaat
Midi Thru: kopieert het midi-ingangssignaal naar een extra midi OUT/THRU-poort.
Dit brengt ons bij wat je eigenlijk nodig hebt om naar midi-apparatuur te luisteren
1) Een midi-instrument met of zonder toetsen om het instrument te bespelen. Als je een synthesizer hebt zonder een
keyboard dan heb je een midi keyboard/controller nodig om te kunnen spelen.
2) Versterker om het instrument op aan te sluiten via de audio-uitgang van het instrument
3) een paar luidsprekers aangesloten op de versterker
Dit is de meest basale opstelling van allemaal, beginnend met één instrument direct op de versterker, en het werkt prima zolang je het bij één instrument houdt.
Op de volgende pagina's zal ik proberen je meer details te geven over het instellen van midi met meerdere apparaten
Laten we even kijken naar wat midi-informatie over hoe verbindingen tot stand komen.

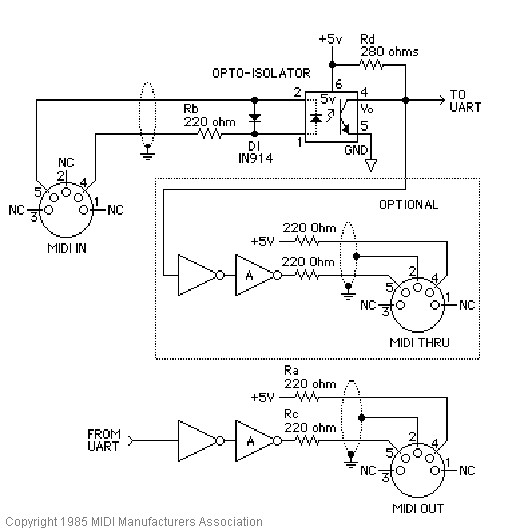

DIN 5 is tegenwoordig DE standaard voor midi-aansluitingen. Er worden 3 van de 5 pinnen gebruikt, 2 is schild, 4 is +5V en 5 is data(sink).
De twee niet-verbonden pinnen zijn gekozen met een "Als we meer functies nodig hebben, kunnen we ze later toevoegen".
Er bestond/is zelfs een DIN 7 variant zoals ik heb gehoord, maar die heb ik eerlijk gezegd nog nooit gezien.
Op kleinere toestellen, zoals de novation Circuit, hebben ze gekozen voor een mini midi socket.

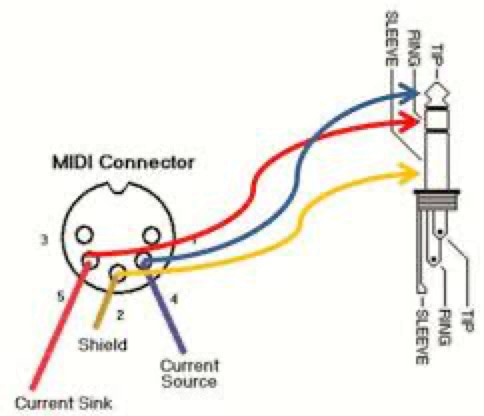

Deze vormfactor maakt ook gebruik van drie aansluitingen, zoals een normale stereohoofdtelefoonstekker, en kan worden aangesloten op een DIN 5-connector om een normale DIN 5 naar mini (trs) midi te worden.

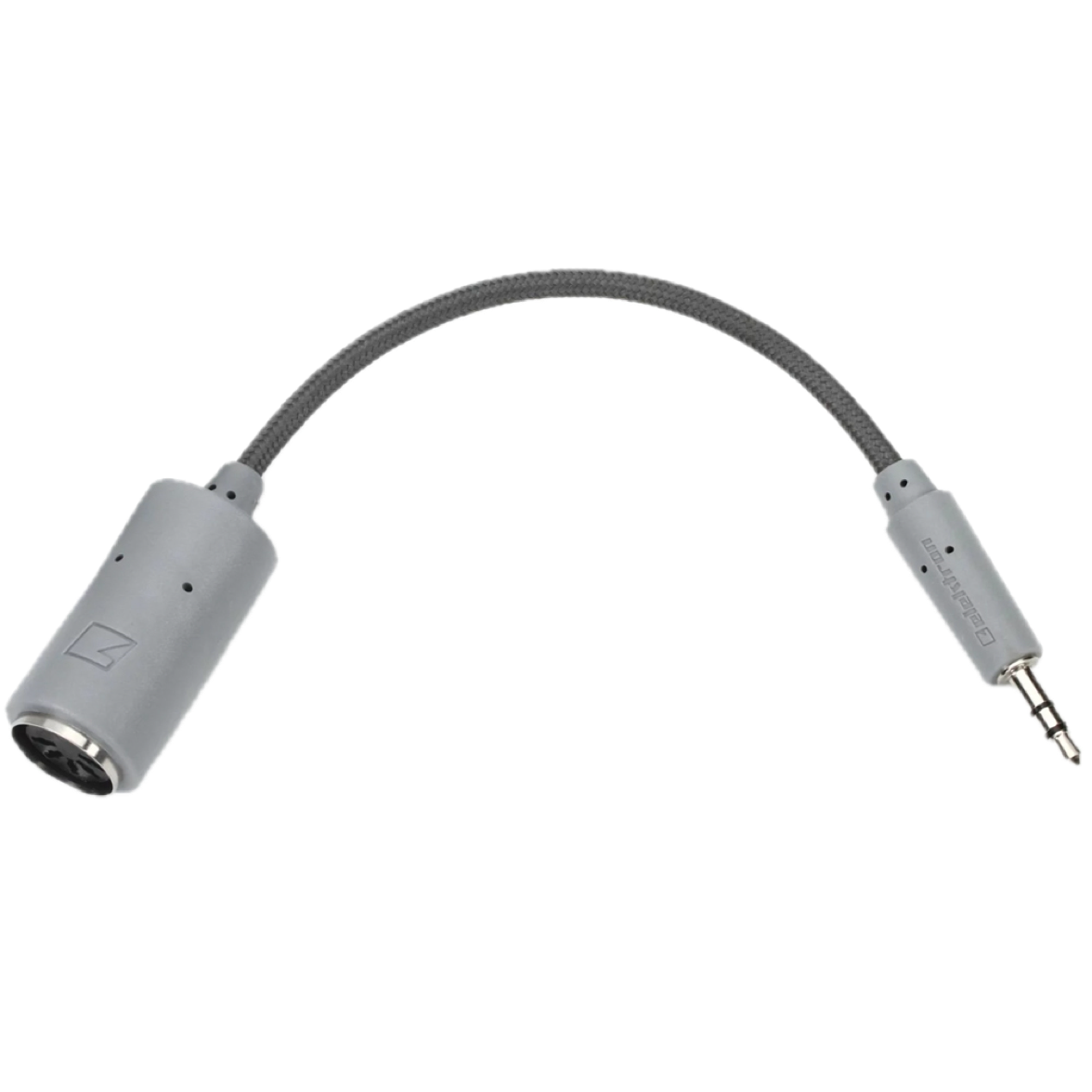

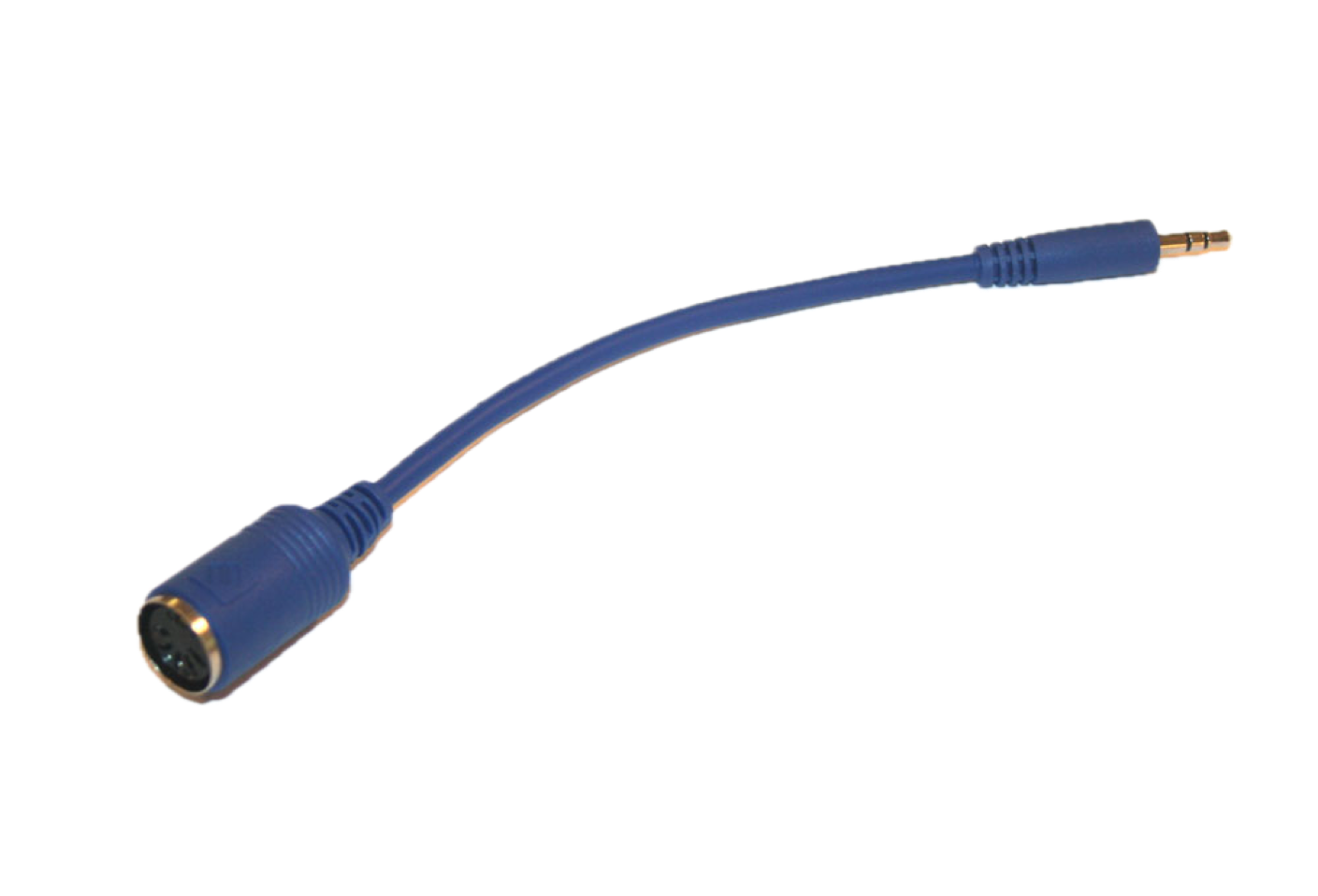

Als voorbeeld de twee adapterkabels onder de tekst. De bovenste grijze werkt met de org SQ-64, de onderste blauwe is voor het Novation Circuit.
Zorg ervoor dat u de kabels van de fabrikant gebruikt, want er is (nog) geen standaard over hoe de drie aansluitingen aan de 3,5 mm trs-zijde moeten komen.
Toen ik mijn Korg SQ-64 kocht, behalve een (ik haat die dingen) usb A naar micro-usb-kabel, werden er helemaal geen kabels meegeleverd, zelfs geen voedingsadapter. Het KAN USB-busvoeding uitvoeren, maar ik heb liever een aparte voedingsadapter om de USB-hub te ontladen.
Op het Novation-circuit daarentegen had ik twee DIN naar TRS-adapters en plugde er één in de Korg, zette de SQ64 op midi-kanaal 10 om drumpatronen naar de TR-8's te sturen, raad eens. Er is niks gebeurd! Op het circuit werkt de kabel perfect, dus ik ging ervan uit dat het niet de kabel was die last had. Ik zocht de SQ-64 op in een plaatselijke online winkel, ging naar de accessoirepagina en vond adapterkabels die bij de Korg pasten. Kabels arriveerden een dag later en de kabel werkte en ik kan nu drumsequenties en melodieën spelen met de SQ-64. Zo kwam ik erachter dat fabrikanten hun eigen bekabelde DIN naar mini midi kabels hebben. Dus als je een synth met mini-midi tegenkomt en je krijgt geen enkele midi aan het spelen, kijk dan op de site van de fabrikant en bestel een nieuwe adapterkabel.
